孔系三维柔性焊接工装夹具平台的未来发展趋势

Edit:三威装备   Click:   Pubdate:2023-11-21

孔系三维柔性工装平台可应用于汽车制造行业、工程机械行业、钢结构生产行业、钣金框架加工行业、摩托车制造行业、与焊接机器人或专用焊机配套等等

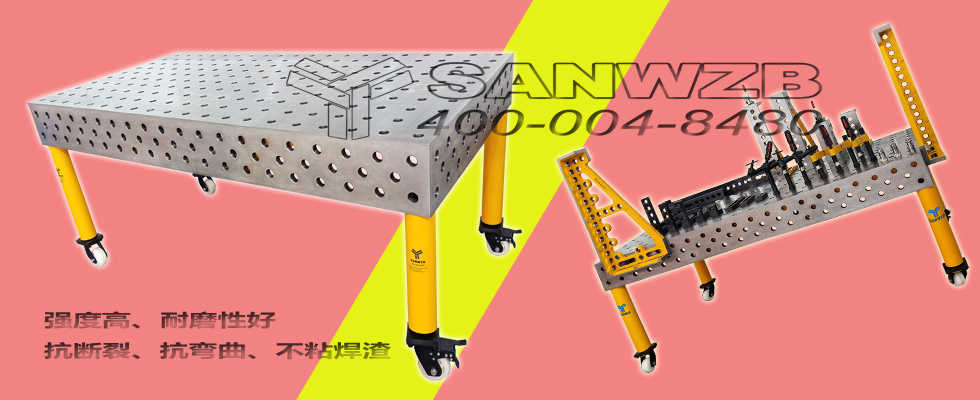

三威三维柔性铸铁平台的应用

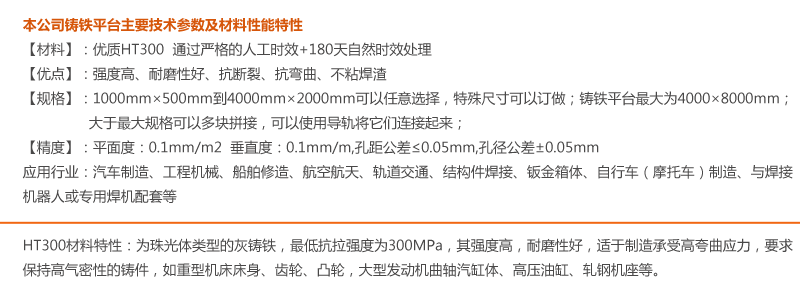

         三维柔性焊接平台也叫三维柔性组合夹具工装平台、三维柔性焊接工作平台、孔系柔性焊接平台等,其工作台台面采用带孔格板形式,孔径有D28和D16两个系列。按材料分为:Q345钢件焊接平台、HT300铸造平台、304不锈钢平台及复合材料平台;
    在高精度的台面上,每隔100mm均布D28的圆孔或每隔50mm均布D16的圆孔,这些孔可用于拼接各种功能的定位模块和夹具。各种功能模块除基础工作台外,还有U/L型方箱、支撑角铁、定位角尺、定位平尺、平面角尺、角度器、角型连接块、V型定位件、压紧器、锁紧销、各种快速夹具、 间隙调整垫片及各种辅助模块。模块的巧妙设计与构思,可以进行各种组合和反复使用。工作平台采用带孔格板形式。
    在高精度的台面的上表面和4个侧面,每隔100mm均布φ28mm的圆孔(D28系列),或每隔50mm均布φ16mm的圆孔(D16系列),并以同样的间隔划有尺寸线,台面边缘可带毫米刻度线,台面上的圆孔可用于拼接各种功能的定位模块和夹具。平台尺寸从500mm×1000mm到2000mm×4000mm,并且可以根据需要组合成任意大小工作台。每张工作台下面都设计有安装支撑腿的孔位,孔位数量依平台的大小和承重而定。

     平台的起吊:用于基础平台的吊装移位,使用时找准平台的对称位置,插上两个快速锁紧销并锁紧,然后慢慢起吊平台。便于夹具工作台从事焊接操作时,焊机可靠接地,可更好的保护工作台不受损,平台最好是安装接地器

  这种三维柔性工装可应用于汽车制造行业、工程机械行业、钢结构生产行业、钣金框架加工行业、摩托车制造行业、与焊接机器人或专用焊机配套等等。如:南车电动车时代三一重工厦门工程机械股份有限公司山推工程机械股份有限公司在生产工程车辆和机械中应用SANW工装焊接拼装吊臂架、泵车结构件、台车架等产品;用SANW焊接工作台作为大族激光公司的激光焊接和切割设备的工作平台。当然,作为日常工作必不可少的辅助工具,SANW产品将更广泛地应用在各种焊接场合中。相信在我国焊接工艺不断发展中,SANWZB产品一定能受到越来越多的企业欢迎。
