一.柔性焊接翻转机定义
焊接翻转机属于焊接专用机械,是一种承载焊接件的工业装备。包括驱动装置、机架、齿轮轴、支撑轴、大齿轮和翻转工作台。
1.焊接翻转机:将焊接工件绕中心轴翻转的装置。
2.柔性焊接翻转机:将焊接工件绕中心轴翻转的装置,此装置上的主梁、横梁及相关装夹的由标准模块组成的工装夹具可以互换,自由组合。
二.焊接翻转机相关介绍
焊接翻转机属于焊接专用机,是一种承载焊接件的工业装备。包括驱动装置、机架、齿轮轴、支撑轴、大齿轮和翻转工作台;所述齿轮轴和支撑轴水平且相互平行地设置在机架上,所述齿轮轴和支撑轴的两端均伸出机架外;所述齿轮轴伸出机架外的一端连接所述驱动装置,其另一端外圆周表面设有轮齿;所述大齿轮固定连接在支承轴伸出机架外的一端,与所述齿轮轴上的轮齿相啮合;所述支撑轴的另一端固定连接所述翻转工作台;所述翻转工作台包括与所述支承轴平行的台板和与台板垂直的连接板,所述连接板朝向所述机架一侧的侧面固定连接所述支承轴,所述连接板另一侧面的下沿固定连接所述台板。

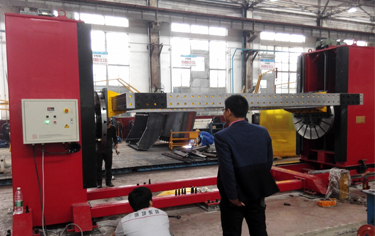

柔性焊接翻转机则是在普通焊接翻转机的基础上进行相关改进与完善,装置上的主梁、横梁(副梁)及相关装夹的由标准模块组成的工装夹具可以互换,自由组合。这些标准模块化的构件由标准孔(D16或D28)、快速锁紧销、快速支撑件、快速夹紧件组成,相互间可以实现立体三维组合。
三.焊接翻转机行业应用
柔性焊接翻转机,属于环保新型设计的实用新型产品,本实用新型的柔性焊接翻转机能安全、简单、可靠地应用在各种机械压力机、结构件、钣金件等的焊接上,能承载较大的载荷;工装夹具、焊接工装及组合夹具均采用标准化模块设计,设计合理、操作简单快速、精度高、互换性强、重复使用性好、质量稳定,能保证产品加工的精度要求。

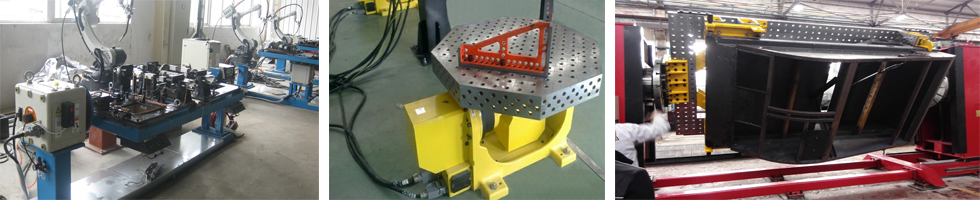

广泛应用于汽车制造、工程机械、船舶修造、航空航天、轨道交通、结构件焊接、钣金箱体、自行车(摩托车)制造、与焊接机器人或专用焊机配套等。
四.柔性焊接翻转机应用优势
焊接翻转机产品的未来的市场容量应该是不断增长的,而柔性焊接翻转机在焊接生产的应用更是前途光明,其主要优势在于:
1.操作快速方便,提高工作效率;
2.工装夹具多采用标准模块,重复使用性强,互换性强,从而降低生产成本;
3.工装夹具的加工精度高,耐磨性好,能保证产品焊接加工的精度要求;
4.工装夹具采用人性化设计,符合人体工学,环保高效,不污染生产车间,产品的品牌效应高,从而提高整个公司的企业形象和企业文化。
