快速锁紧销介绍与操作使用（三维柔性组合工装夹具系统）

东莞三威公司的锁紧销系列产品，均按德国技术标准设计制造

关键词： 锁紧销 球头锁紧销 快速锁紧器 轴向快速锁紧装置 快速锁紧销结构 快速紧固件

快速锁紧销定义：

快速锁紧销是一种通过旋转螺杆头部或手柄实现模块与模块、模块与平台之间轴向快速锁紧或松开的圆柱销。主要组成元件：锁紧体、锁紧杆、钢球（或手柄），不同结构形式还有其他不同的元件。

快速锁紧销特性：快速锁紧销具有锁紧快速、精准定位、拆卸方便的优点。是为了保证元件与元件之间的定位锁紧用的元件。

锁紧销分类：

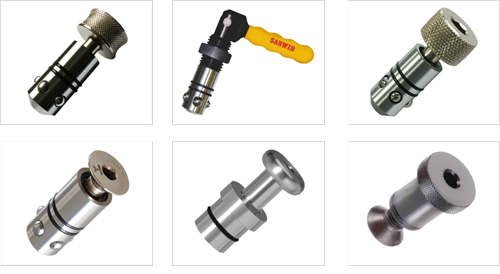

按直径分为D16和D28两大系列，按结构用途分为快速锁紧销、沉头锁紧销 、沉头快速锁紧销、手柄快速锁紧销、定位销、连接锁紧销、磁性销

结构描述：

在锁紧体内设有锁紧杆，其下部是圆台体，锁紧杆上部是带有内六角孔的手柄头部，圆台体与放置在锁紧体圆孔内的钢球接触，锁紧杆上端头部伸出于锁紧体外，并通过锁紧杆中部外螺纹与锁紧体内部螺纹连接，旋转锁紧杆头部手柄，放置在锁紧体孔内的钢球被锁紧杆底部圆台体挤压扩散或收拢致使钢球凸出或收回锁紧体外表面，从而达到锁紧工件的功能。

锁紧销使用方法：

锁紧销体内装有5个同心钢球。当松动锁紧销螺纹时，钢球会自动缩回锁紧体内部，这时锁紧销可插入或抽出被锁工件的圆孔。使用时锁紧销插入被锁工件孔后用手逐渐拧紧锁紧销头部，同时钢球逐渐突出，锁紧销自动对中并夹紧模块，然后用扳手拧紧，拧紧力要求适当，不宜过大（一般扳手旋转45~60°即可）。锁销拧紧后能达到夹紧力50kN，剪切力250kN，同时根据使用场合的不同，还设计了各种长度，以及沉头的锁紧销。

技术参数：

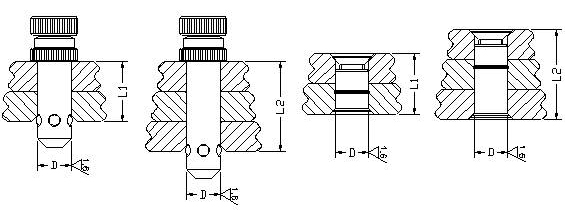

规格	D	L1	L2	横切力	锁紧力
D16	Φ16h7	24	36	0.5T	1.2T
D28	Φ28h7	50	75	0.75T	1.5T
